[INFORMATION] Pro 제품군 오디오 커넥터 소개

[ 아날로그 단자 ]

TRS 단자
TRS 단자는 5.5 파이의 사이즈로 되어있는 단자이며 +, -, Ground 의 신호선으로 구성되어있어 밸런스 신호를 전달할 수 있다. 다만 헤드폰의 단자로 사용할 시 L, R, Ground의 신호선으로 사용하게 되어 언밸런스 신호를 전달하게 된다. TRS 단자의 경우 후술할 XLR 커넥터와도 호환이 가능하다.



TS 단자
TS 단자는 TRS 단자와 동일한 사이즈의 5.5 파이의 사이즈로 되어있는 단자이나 Tip, Sleeve로 2개의 극성을 가지고 있는 점이 다르다. 따라서 +, Ground의 신호를 가지고 있으며 언밸런스 신호를 전송할 수 있다. 보통적으로 기타와 앰프의 연결선으로 많이 사용된다.

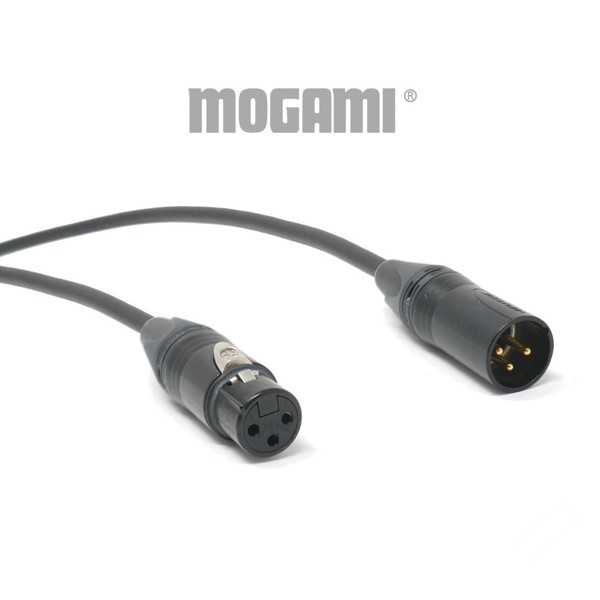

XLR 단자

XLR 단자는 TRS 단자와 같이 극성이 3개로 이루어져 있다. +, -, Ground의 신호로 이루어져 있기에 밸런스 신호를 전달이 가능하며 TRS 케이블과 달리 케이블을 장착 해제 할 때 잠시 극성이 맞지 않아 '우웅' 소리가 나지 않는 점이 장점이다. 콘덴서 마이크와의 연결 시 Ground 신호선으로 추가적인 전류를 공급해 Phantom Power(팬텀 파워)를 사용할 수 있다.



[ 디지털 단자 ]

ADAT 단자
Optical 단자와 비슷한 ADAT 방식은 Optical의 최대 전송률인 24bit 192kHz의 2채널을 전달하는 것과 다르게 16bit 48kHz의 8채널을 전달할 수 있다. 다 채널을 활용하기 위한 디지털 전송 방식으로써 작업자에게 적합한 전송 방식이다.

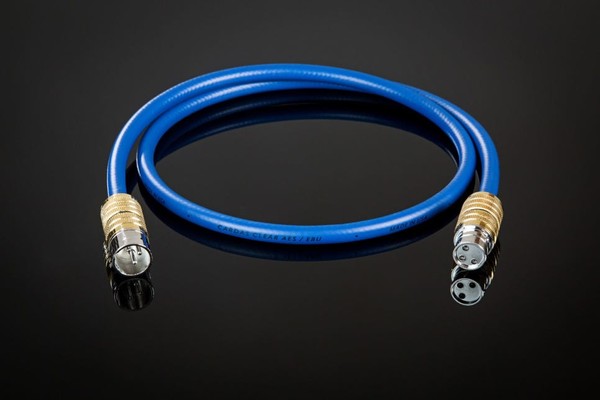

AES/EBU 단자
Audio Engineering Sociey와 European Broadcasting Union의 약자로, 두 단체가 협력하여 만든 표준 규격이다. 24bit 192kHz의 신호를 단일 캐이블 2채널 전송할 수 있으며 디지털 신호라는 장점으로 최대 전송 가능 거리는 수백 미터에 달한다. XLR 커넥터를 사용하여 안정성과 내구성이 뛰어나다.

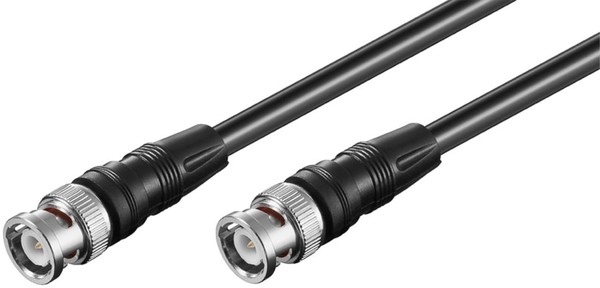

BNC 단자

동축(Coaxial) 연결을 위하여 사용되는 단자다. 주로 75옴의 저항을 가진 케이블로 사용되며 현재에는 디지털 신호를 전달하는 용도와 워드 클럭(Word Clock)을 동기화하는 용도로 사용된다. 또한 동축 전송 방식의 특성상 케이블의 결착이 느슨하게 되어있을 경우 노이즈가 유입될 가능성이 있기 때문에 노이즈 유입을 방지하고자 BNC 단자는 결착 후 단단하게 고정되도록 잠금 기능을 지원한다.

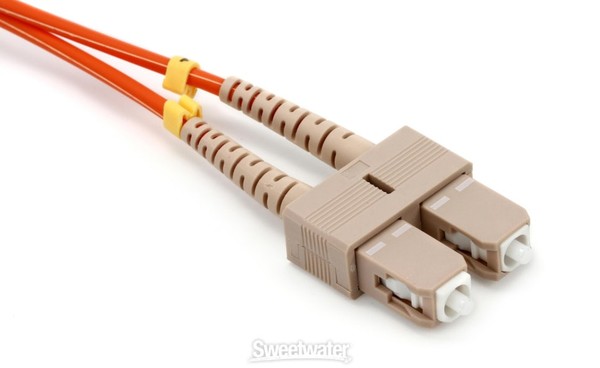

MADI 단자

Multi Channel Audio Digital Interface의 약자로써 다채널 디지털 오디오 신호를 전달하기 위한 국제 표준 프로토콜이다. 특징 중 하나인 다채널 전송량은 24bit 48kHz 기준으로 최대 64개의 오디오 채널을 한 가닥의 케이블로 전달이 가능하며 96kHz의 고품질 오디오 채널을 32채널까지 전송이 가능하다. 또한 광케이블을 사용할 시 최대 2km의 장거리도 신호 송수신이 가능한 장점이 있다.



DANTE 단자
Digital Audio Network Through Ethernet의 약자로써 다채널 디지털 신호를 네트워크로 전송하는 표준 프로토콜이다. Audinate(오디네이트)에서 개발한 DANTE 프로토콜의 장점은 24bit 192kHz의 오디오 신호를 LAN선 한가닥으로 수백개의 채널을 전송이 가능하다. DANTE 지원 제품을 사용 시 사실상 무제한으로 시스템을 확장시킬 수 있지만 네트워크 장치(랜 허브)등이 고장날 경우 시스템의 큰 문제가 생기는 단점이 있다.
